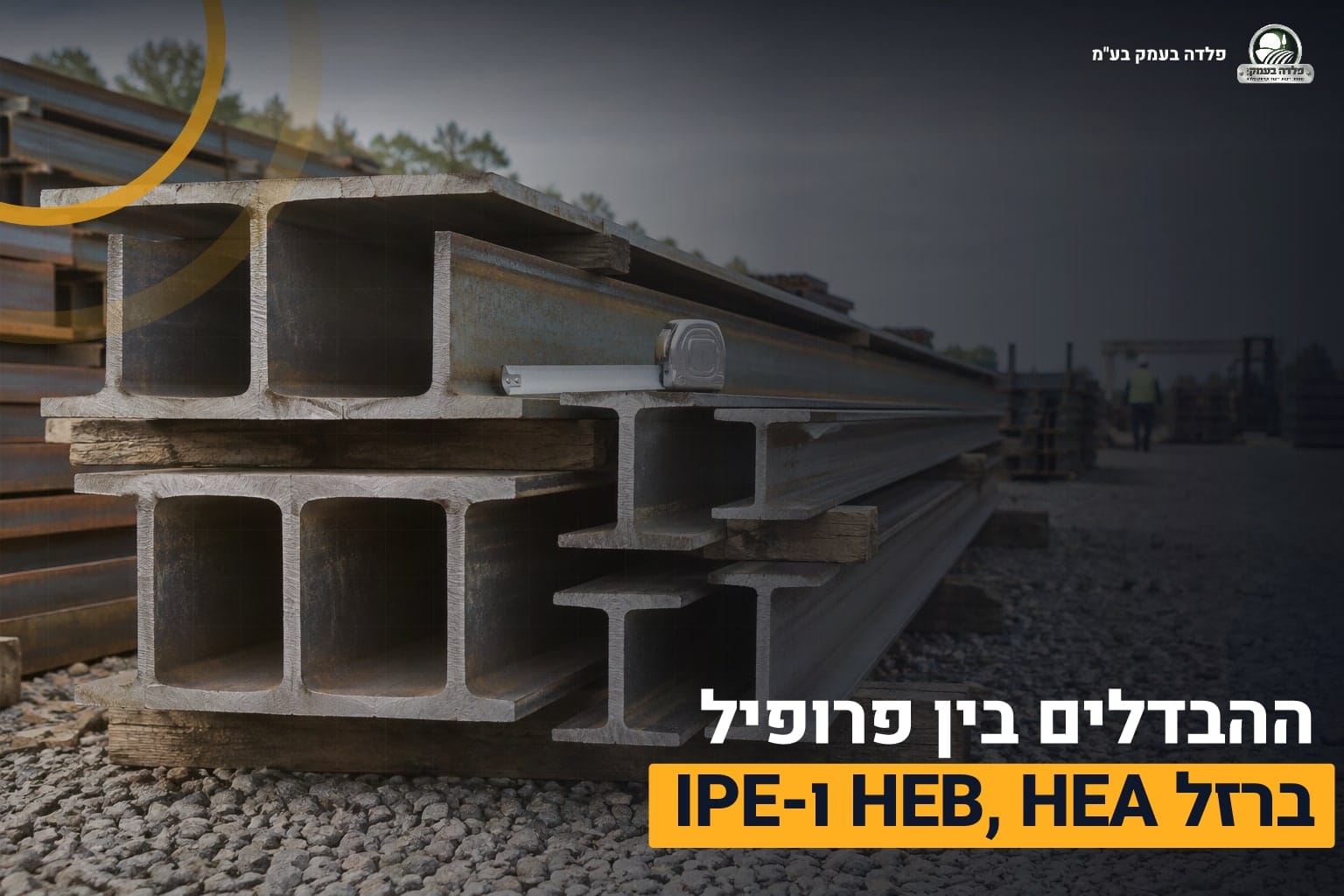

פרופיל ברזל מסוג HEB, HEA או IPE הוא קורה בצורת האות I, והשלושה נבדלים בעיקר בכמות הפלדה שיש בחתך.
IPE הוא הצר והקל, ומתאים בעיקר לקורות אופקיות שנושאות עומס אנכי על מפתח ארוך.
HEA הוא פרופיל רחב וקל יחסית, ו-HEB הוא באותו גובה נקוב אבל עם פלדה עבה יותר: בגודל 200 הוא כבד בכ-45% מ-HEA, ולכן נבחר לעמודים ולעומסים כבדים.
הבחירה הנכונה נקבעת לפי עומס, מפתח ומגבלת גובה, ולא לפי המספר שבשם הפרופיל בלבד.
פלדה בעמק בע"מ מציגה את HEB, HEA ו-IPE בעמודי שירות נפרדים, לצד פרופיל ברזל מקצועי IPN, ופרטי כל סוג מופיעים שם.
המדריך הזה מתמקד בהשוואה ביניהם ובשאלה איך מכריעים.
כשצריך להשלים את הקורה בפלטות בסיס, פלטות קצה וצלעות חיזוק, אפשר להיעזר בחיתוך לייזר ופלזמה וב-ייצור בהתאמה אישית.
מי שמכין הזמנה מוזמן לפנות אלינו עם שרטוט או רשימת כמויות.
מה ההבדל בין פרופיל ברזל HEB, HEA ו-IPE?
שלושת הסוגים בנויים באותו עיקרון.
שני "אגפים", הלוחות האופקיים שסופגים את עיקר הכפיפה, מחוברים ל"גוף", הלוח האנכי שמעביר את כוחות הגזירה.
ההבדל הוא ביחס בין המרכיבים.
ב-IPE (קיצור של I Profile European) האגפים צרים, בערך חצי מהגובה.
בסדרת HE, קורות רחבות אגפים, רוחב האגף כמעט שווה לגובה הפרופיל.
האות שאחרי HE מציינת את הסדרה: A היא הקלה, B היא הרגילה ו-M היא הכבדה.
המספר הוא הגובה הנקוב במילימטרים.
לכן HEA 200 ו-HEB 200 שניהם "גודל 200", אבל HEB עבה יותר באגף ובגוף.
לפי טבלאות המידות האירופיות של קורות I (תקן EN 10365), ערכי גודל 200 בכל סדרה הם:
| נתון | IPE 200 | HEA 200 | HEB 200 |
|---|---|---|---|
| גובה (מ"מ) | 200 | 190 | 200 |
| רוחב אגף (מ"מ) | 100 | 200 | 200 |
| עובי גוף (מ"מ) | 5.6 | 6.5 | 9 |
| עובי אגף (מ"מ) | 8.5 | 10 | 15 |
| משקל (ק"ג למטר) | 22.4 | 42.3 | 61.3 |
| מומנט התמד בציר החזק (cm4) | 1,943 | 3,692 | 5,696 |
| מומנט התמד בציר החלש (cm4) | 142 | 1,336 | 2,003 |
"מומנט התמד" הוא מדד לקשיחות החתך מול כפיפה: ככל שהוא גבוה יותר, הקורה מתכופפת פחות תחת אותו עומס.
הטבלה מראה מה מסתתר מאחורי אותו מספר.
IPE 200 שוקל קצת יותר משליש מ-HEB 200, ובציר החזק הוא נותן קצת יותר משליש מהקשיחות.
בציר החלש הפער חד יותר: 142 מול 1,336 ב-HEA, כלומר קצת יותר מעשירית.
זו הסיבה ש-IPE רגיש לנטייה צידית כשאין לו תמיכה לרוחב, וש-HE מתאים גם כשהכוח אינו פועל בכיוון אחד בלבד.
באילו מבנים ובאילו תפקידים משתמשים בכל סוג?
כלל האצבע הוא ש-IPE הוא קורה, וש-HEA ו-HEB הם גם עמוד.
הסיבה היא הצורה: חתך רחב ויציב מתנהג טוב תחת דחיסה, וחתך צר וגבוה יעיל בכפיפה.
בפועל זה נראה כך:
- IPE: קורות רצפה וגג, "קורות משנה" (קורות שמעבירות עומס אל הקורות הראשיות), משקופים מעל פתחים בקיר בנוי, תמיכות לגגות ולמתקנים, ושלדות במבני חקלאות ובמחסנים קלים.
- HEA: עמודים בעומס בינוני, קורות ראשיות כשהגובה מוגבל והאגף הרחב נדרש ליציבות, ומסגרות שבהן חשוב לחסוך משקל לעומת HEB.
- HEB: עמודי שלד באולמות תעשייה ובבניינים רבי קומות, "קורות מעבר" (קורות שנושאות עמוד שמעליהן), תמיכות לציוד כבד ומסילות לעגורנים קלים.
לדברי מהנדס קונסטרוקציות, "בקורות ארוכות הקובע הוא כמעט תמיד הכפיפה ולא החוזק, ולכן שואלים קודם כמה הקורה מותרת לזוז, ורק אחר כך איזה פרופיל עומד בזה".
המשמעות המעשית היא שקורה שעומדת בעומס עלולה עדיין להיות רכה מדי למבנה.
אז עוברים לפרופיל גבוה יותר באותה סדרה, או לסדרה כבדה יותר.
למבנים שבהם נדרש גם פרופיל ללא אגף כפול, כמו תעלה, יש את UNP (פרופיל תעלה), ולמסגרות קלות יותר פרופיל ברזל מרובע ופרופיל ברזל מלבני.
קורות I נבחרות כשהעומס גדול והמפתח ארוך.
איך בוחרים בין שלושת הסוגים לפי עומס ומפתח?
הבחירה נעשית בסדר קבוע, ודילוג על שלב הוא מקור לטעויות יקרות:
- מגדירים עומסים: משקל המבנה עצמו, עומס שימוש, ציוד קבוע ועומסים מיוחדים כמו מלגזה או מנוף.
- קובעים מפתח ותמיכות: המרחק בין נקודות התמיכה וכיוון הקורה. מפתח ארוך מעלה את הגובה הנדרש בחתך, והעלאה קטנה בגובה חוסכת הרבה סטייה.
- בודקים מגבלות גובה: כשהמרחק בין הרצפה לתקרה הוא האילוץ, HEA או HEB נותנים קשיחות גבוהה באותו גובה בערך, על חשבון משקל.
- בוחנים יציבות צידית: קורת IPE שאינה מקובעת לרוחב עלולה "להתהפך" בעומס, ואז נדרשים קשירות או מעבר לחתך רחב.
- בודקים חיבורים: אגף רחב מקל חיבור בורגים לאגף של עמוד, ואגף צר של IPE מגביל את מספר הבורגים בשורה.
- מחשבים משקל ועלות: ברזל נמכר בדרך כלל לפי משקל, ולכן החתך הקל ביותר שעומד בדרישות הוא גם הזול, ו-HEB שנבחר "ליתר ביטחון" מייקר את ההזמנה.
יתרון מוכר של HEB הוא עמידות לאש.
החתך העבה מתחמם לאט יותר מחתך דק ועבור אותה דרישה לעמידות אש הוא דורש לעיתים פחות חומר מגן.
מי שנדרש לכך בתכנון צריך לבדוק זאת מול המהנדס, ולא להחליף סדרה על דעת עצמו.
ההחלטה הסופית היא חישוב הנדסי ולא ניחוש מתוך טבלה.
מהנדס קונסטרוקציות מאשר את הסדרה והגודל, והתפקיד של הספק הוא לספק בדיוק את מה שנקבע בתכנון.
אפשר לבדוק משקלים מראש ב-טבלאות ומשקלים וב-טבלאות משקל ברזל, לפני שמתחייבים על כמות.
מה כדאי לברר לפני שמזמינים קורות?
הזמנה ברורה כוללת חמישה פרטים: סוג וגודל (למשל IPE 200), אורך בכל חתיכה, כמות, דרגת פלדה (S235, S275 או S355 לפי מה שנקבע בתכנון) ואופן הטיפול בפני השטח.
פרט שחסר בהזמנה מתגלה בדרך כלל באתר, כשכבר קשה לתקן.
אורכי המלאי הסטנדרטיים של קורות I הם לרוב בין 6 ל-12 מטר.
אם התכנון דורש אורכים אחרים, כדאי לברר מראש אם החיתוך נעשה אצל הספק או באתר, ומה יוצא מזה בפחת.
קורה שנחתכת לאורך שגוי כבר לא חוזרת למלאי.
לגבי טיפול בפני השטח, אפשר לבחור בין ברזל שחור שנצבע בצבע יסוד לבין גלוון בטבילה חמה.
גלוון מתאים לקורות חיצוניות או בסביבה לחה, בתנאי שהקורה נכנסת לאמבט הגלוון, וההבדל בין שחור למגולוון מוסבר בעמוד פרופילי ברזל שחורים ומגולוונים.
כדאי גם לבקש מהספק תעודת יצרן שמציינת את דרגת הפלדה.
הקורה עצמה לרוב אינה לבד.
אליה מתווספות פלטות בסיס, פלטות קצה לחיבור בורגים וצלעות חיזוק בנקודות העמסה, והן נחתכות מפח או מ-פלטות ברזל שטוח.
כיפוף פחים וחיתוך מדויק של הפלטות מאפשרים לקבל חבילה אחת שמתאימה לשרטוט, במקום לאסוף חלקים משלושה מקומות.
שאלות נפוצות על קורות HEB, HEA ו-IPE
כמה שאלות שחוזרות אצל מי שמזמין קורות לראשונה:
מה ההבדל בין HEB ל-HEM?
HEM היא הסדרה הכבדה ביותר באותה משפחה.
HEM 200 גבוה מעט יותר (220 מ"מ) ושוקל כ-103 ק"ג למטר, לעומת 61.3 ב-HEB 200.
משתמשים בו כשהעומס כבד במיוחד או כשיש מגבלת שטח חתך, ובמבנים רגילים HEB או HEA מספיקים בדרך כלל.
מה ההבדל בין IPE ל-IPN?
ב-IPE פני האגפים מקבילים, וב-IPN הם משופעים.
לכן IPE חוסך חומר ומקל על חיבור בורגים.
לפי הטבלאות, IPN 200 שוקל 26.2 ק"ג למטר עם אגף של 90 מ"מ, ו-IPE 200 שוקל 22.4 ק"ג למטר עם אגף של 100 מ"מ.
IPN נפוץ בעיקר בעבודות שדרוג והשלמה למבנים קיימים.
איך מחשבים כמה שוקלת קורה שמזמינים?
מכפילים את המשקל למטר באורך הקורה.
קורת IPE 200 באורך 6 מטר שוקלת כ-134 ק"ג, כי 22.4 כפול 6 הם 134.4.
לכמה קורות מכפילים גם בכמות, וזה בסיס לחישוב העלות ולתכנון ההובלה והמנוף.
האם אפשר להחליף פרופיל ברזל בגודל אחר אם הוא לא במלאי?
רק באישור המהנדס.
החלפה של HEB ב-HEA באותו גובה מורידה קשיחות, והחלפה של IPE ב-HEA משנה גם את היציבות הצידית ואת החיבורים.
אם הפרופיל המתוכנן אינו זמין, מבקשים מהמהנדס חלופה מחושבת.
פרופיל ברזל נכון להזמנה: סיכום והצעד הבא עם פלדה בעמק בע"מ
ההשוואה מצטמצמת לשלושה כללים.
IPE לקורות אופקיות שנושאות עומס אנכי על מפתח ארוך, HEA לעמודים ולקורות שדורשים יציבות באגף רחב ובמשקל נמוך מ-HEB, ו-HEB כשהעומס כבד, כשהחיבורים מורכבים או כשיש דרישת אש.
את הסדרה והגודל קובע חישוב של מהנדס, ואת ההזמנה מנסחים לפי סוג, אורך, כמות, דרגת פלדה וטיפול בפני השטח.
בפלדה בעמק בע"מ אפשר להתחיל מעמודי השירות של פרופיל ברזל מקצועי HEB, HEA ו-IPE, ולהשלים את ההזמנה בפלטות, בחיתוך ובייצור בהתאמה אישית.
שלחו לנו את השרטוט או את רשימת הפרופילים, ונעזור להפוך אותה להזמנה מסודרת.
כך תקבלו את פרופיל הברזל שהתכנון דרש, בלי הפתעות באתר.
